Приветствую всех снова на нашем сайте, сегодня продолжаем активно погружаться в нюансы работы транзисторов и переходим к практическому рассмотрению одной из схем - ключа на биполярном транзисторе.

Суть схемы довольно проста и заключается в том, что как и любой переключатель, транзистор должен находиться в одном из двух состояний - открытом (включенном) или закрытом (выключенном). То есть либо транзистор пропускает ток, либо не пропускает. Приступаем к детальному разбору.

И первым делом рассмотрим непосредственно саму схему:

Схема ключа на n-p-n транзисторе

Здесь у нас используется n-p-n транзистор. А вот вариант для p-n-p:

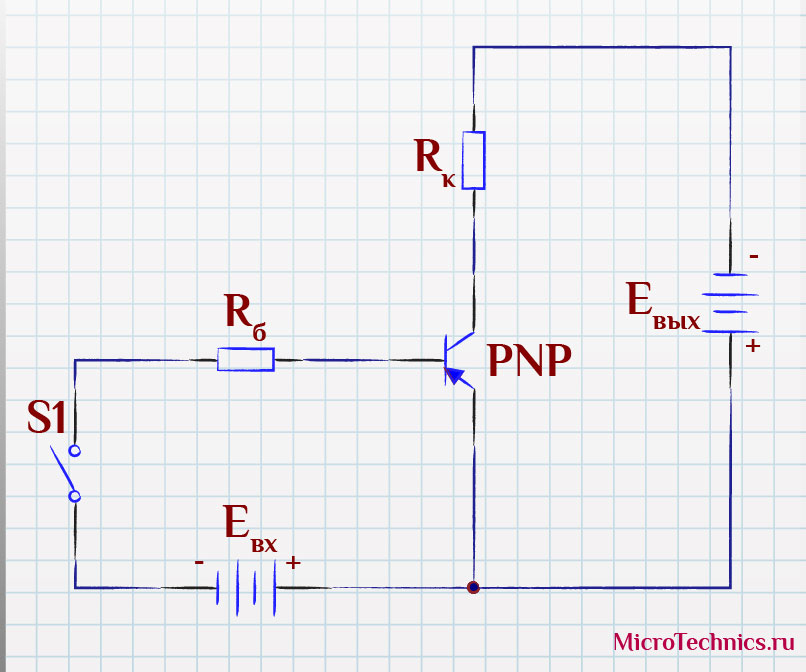

Схема ключа на p-n-p транзисторе

И по нашей уже устоявшейся традиции будем разбирать все аспекты работы на примере n-p-n транзистора. Суть и основные принципы остаются неизменными и для p-n-p. Так что работаем с этой схемой (здесь мы добавили протекающие по цепи токи):

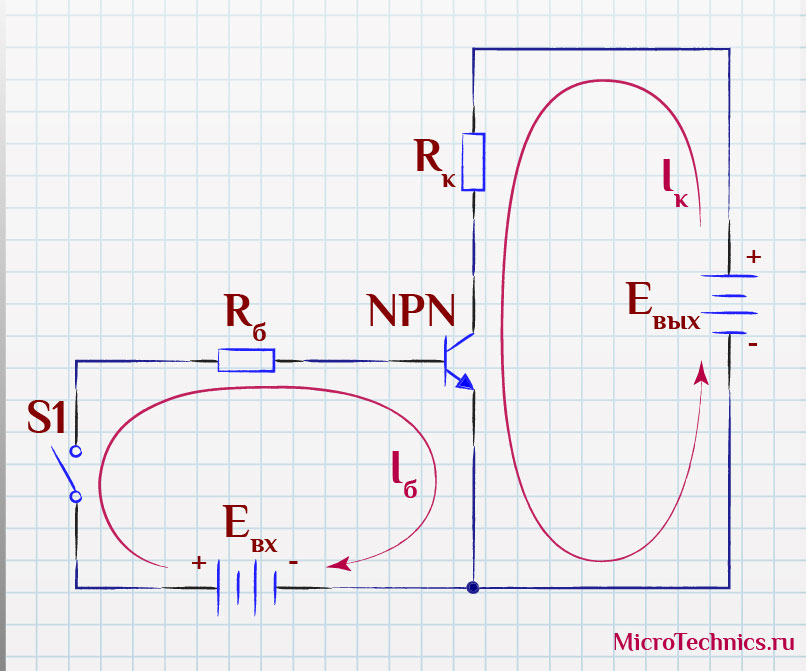

Токи в ключе на транзисторе.

Как вы уже заметили, схема очень напоминает включение транзистора с общим эмиттером. И действительно именно схема с ОЭ чаще всего используется при построении ключей. Только здесь у нас добавились два резистора (R_б и R_к). Вот с них и начнем.

Зачем нужен резистор в цепи базы?

Итак, нам нужно подать на переход база-эмиттер напряжение прямого смещения. Его величина указывается среди параметров конкретного транзистора и обычно составляет в районе 0.6 В. Также мы знаем, какой управляющий сигнал мы будем подавать на вход для того, чтобы открыть транзистор. Например, при использовании микроконтроллера (возьмем STM32 к примеру) для управления ключом, на входе цепи у нас будет либо 0 В (транзистор в данном случае закрыт), либо 3.3 В (транзистор открыт). В данной схеме сигнал на вход подается не с контроллера, а напрямую с источника напряжения E_{вх} при замыкании переключателя S_1.

Таким образом, получаем, что при 3.3 В на входе напряжение на резисторе R_б составит:

U_{R_б} = E_{вх} \medspace - \medspace U_{бэ}

А теперь вспоминаем, что управление биполярным транзистором осуществляется изменением тока базы - а как его менять? Верно - изменяя сопротивление этого самого резистора. То есть, варьируя сопротивление резистора, мы меняем ток базы и, соответственно, этим самым вносим изменения в работу выходной цепи нашей схемы. Чуть позже мы рассмотрим практический пример для конкретных номиналов и величин и посмотрим на деле, как это работает.

Мы уже несколько раз использовали термины "транзистор открыт" и "закрыт". Понятно, что это означает наличие, либо отсутствие коллекторного тока, но давайте рассмотрим эти понятия применительно к режимам работы транзистора. И тут все достаточно просто:

  • для того, чтобы закрыть транзистор, мы стремимся перевести его в режим отсечки
  • а чтобы открыть - в режим насыщения

То есть при проектировании ключа на биполярном транзисторе мы преследуем цель переводить транзистор то в режим отсечки, то в режим насыщения в зависимости от управляющего сигнала на входе.

Переходим к рассмотрению коллекторной цепи разбираемой схемы. В данном резистор R_к выполняет роль нагрузки, а также ограничивает ток в цепи во избежания короткого замыкания источника питания E_{вых}. И вот теперь пришло время вспомнить выходные характеристики, которые мы совсем недавно обсуждали:

Выходные характеристики биполярного транзистора.

Но в данном случае выходные параметры схемы определяются помимо всего прочего еще и нагрузкой (то есть резистором R_к). Для коллекторной цепи мы можем записать:

U_{кэ} + I_к R_к = E_{вых}

Или:

I_к = \frac{E_{вых} \medspace - \medspace U_{кэ}}{R_к}

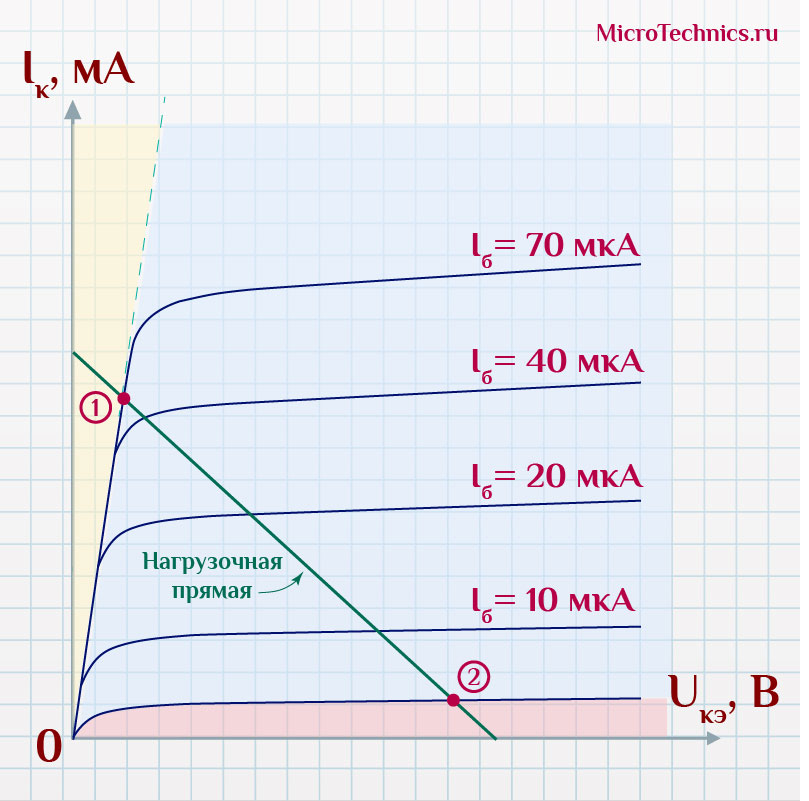

Этим уравнением задается так называемая нагрузочная характеристика цепи. Поскольку резистор - линейный элемент (U_R = I_R R), то характеристика представляет из себя прямую (которую так и называют - нагрузочная прямая). Наносим ее на выходные характеристики транзистора и получаем следующее:

Рабочая точка в данной схеме будем перемещаться по нагрузочной прямой. То есть величины U_{кэ} и I_к могут принимать только те значения, которые соответствуют точкам пересечения выходной характеристики транзистора и нагрузочной прямой. Иначе быть не может.

И по итогу нам нужно обеспечить, чтобы в открытом состоянии рабочая точка оказалась в положении 1. В данном случае падение напряжения U_{кэ} на транзисторе будет минимальным, то есть почти вся полезная мощность от источника окажется на нагрузке. В закрытом же состоянии рабочая точка должна быть в положении 2. Тогда почти все напряжение упадет на транзисторе, а нагрузка будет выключена.

Теперь, когда мы разобрались с теоретическими аспектами работы ключа на транзисторе, давайте рассмотрим как же на практике производятся расчеты и выбор номиналов элементов.

Расчет ключа на биполярном транзисторе.

Добавим в схему полезную нагрузку в виде светодиода. Резистор R_к при этом остается на месте, он будет ограничивать ток через нагрузку и обеспечивать необходимый режим работы:

Расчет ключа на транзисторе.

Пусть для включения светодиода нужно подать на него напряжение 3В (U_д). При этом диод будет потреблять ток, равный 50 мА (I_д). Зададим параметры транзистора (в реальных схемах эти значения берутся из документации на используемый транзистор):

  • Коэффициент усиления по току h_{21э} = 100...500 (всегда задан именно диапазон, а не конкретное значение)
  • Падение напряжения на переходе база-эмиттер, необходимое для открытия этого перехода: U_{бэ} = 0.6 \medspace В.
  • Напряжение насыщения: U_{кэ \medspace нас} = 0.1 \medspace В.

Мы берем конкретные значения для расчетов, но на практике все бывает несколько иначе. Как вы помните, параметры транзисторов зависят от многих факторов, в частности, от режима работы, а также от температуры. А температура окружающей среды, естественно, может меняться. Определить четкие значения из характеристик при этом бывает не так просто, поэтому нужно стараться обеспечить небольшой запас. К примеру, коэффициент усиления по току при расчете лучше принять равным минимальному из значений, приведенных в даташите. Если коэффициент в реальности будет больше, то это не нарушит работоспособности схемы, конечно, при этом КПД будет ниже, но тем не менее схема будет работать. А если взять максимальное значение h_{21э}, то при определенных условиях может оказаться, что реальное значение оказалось меньше, и его уже недостаточно для обеспечения требуемого режима работы транзистора.

Итак, возвращаемся к примеру. Входными данными для расчета кроме прочего являются напряжения источников. В данном случае:

  • E_{вх} = 3.3\medspace В. Я выбрал типовое значение, которое встречается на практике при разработке схем на контроллерах. В этом примере подача и отключение этого напряжения осуществляется переключателем S_1.
  • E_{вых} = 9\medspace В.

Первым делом нам необходимо рассчитать сопротивление резистора в цепи коллектора. Напряжения и ток выходной цепи во включенном состоянии связаны следующим образом:

U_{кэ \medspace нас} + U_{R_к} + U_д = E_{вых}

При этом по закону Ома напряжение на резисторе R_{к} :

U_{R_к} = I_к R_к

А ток у нас задан, поскольку мы знаем, какой ток потребляет нагрузка (в данном случае диод) во включенном состоянии. Тогда:

U_{R_к} = I_д R_к
U_{кэ \medspace нас} + I_д R_к + U_д = E_{вых}

Итак, в этой формуле нам известно все, кроме сопротивления, которое и требуется определить:

R_к = \frac{E_{вых} \medspace - \medspace U_д \medspace - \medspace U_{кэ \medspace нас}}{I_д} \enspace= \frac{9 \medspace В \medspace  - \medspace 3 \medspace В \medspace - \medspace 0.1 \medspace В}{0.05 \medspace А} \medspace\approx 118 \medspace Ом.

Выбираем доступное значение сопротивления из стандартного ряда номиналов и получаем R_{к} = 120\medspace Ом. Причем важно выбирать именно большее значение. Связано это с тем, что если мы берем значение чуть больше рассчитанного, то ток через нагрузку будет немного меньше. Это не приведет ни к каким сбоям в работе. Если же взять меньшее значение сопротивления, то это приведет к тому, что ток и напряжение на нагрузке будут превышать заданные, что уже хуже.

Пересчитаем величину коллекторного тока для выбранного значения сопротивления:

I_к =  \frac{U_{R_к}}{R_к} \medspace = \frac{9 \medspace В \medspace - \medspace 3 \medspace В \medspace - \medspace 0.1 \medspace В}{120 \medspace Ом} \medspace\approx\medspace 49.17 \medspace мА

Пришло время определить ток базы, для этого используем минимальное значение коэффициента усиления:

I_б =  \frac{I_к}{h_{21э}} = \frac{49.17 \medspace мА}{100} = 491.7 \medspace мкА

А падение напряжения на резисторе R_б:

U_{R_б} = E_{вх} \medspace - \medspace 0.6 \medspace В = 3.3 \medspace В \medspace - \medspace 0.6 \medspace В = 2.7 \medspace В

Теперь мы можем легко определить величину сопротивления:

R_б = \frac{U_{R_б}}{I_б}\medspace = \frac{2.7 \medspace В}{491.7 \medspace мкА} \approx 5.49 \medspace КОм

Опять обращаемся к ряду допустимых номиналов. Но теперь нам нужно выбрать значение, меньшее рассчитанного. Если сопротивление резистора будет больше расчетного, то ток базы будет, напротив, меньше. А это может привести к тому, что транзистор откроется не до конца, и во включенном состоянии большая часть напряжения упадет на транзисторе (U_{кэ}), что, конечно, нежелательно.

Поэтому выбираем для резистора базы значение 5.1 КОм. И этот этап расчета был последним 👍 Давайте резюмируем, наши рассчитанные номиналы составили:

  • R_{б} = 5.1\medspace КОм
  • R_{к} = 120\medspace Ом

Кстати в схеме ключа на транзисторе обычно добавляют резистор между базой и эмиттером, номиналом, например, 10 КОм. Он нужен для подтяжки базы при отсутствии сигнала на входе. В нашем примере, когда S1 разомкнут, то вход просто висит в воздухе. И под воздействием наводок транзистор будет хаотично открываться и закрываться. Поэтому добавляется резистор подтяжки, чтобы при отсутствии входного сигнала потенциал базы был равен потенциалу эмиттера. В этом случае транзистор будет гарантированно закрыт.

Сегодня мы прошлись по классической схеме, которой я стараюсь придерживаться, то есть - от теории к практике. Надеюсь, что материал был понятен, а если возникнут какие-либо вопросы, пишите в комментарии, будем разбираться.
