STM32 и интерфейс LIN. Настройка и обмен данными. STM32CubeMx.

Приветствую всех на нашем сайте! Выходит в свет вторая часть из обещанных трех, посвященных работе с интерфейсом LIN. Сегодня вооружимся микроконтроллером STM32 и реализуем связь по LIN в разных режимах работы с использованием аппаратных средств. Напоминаю, что в третьей статье будем писать свой драйвер LIN с нуля на голом UART’е!

Что ж, подготовительный этап будет протекать как обычно – открываем STM32CubeMx и настраиваем нужную периферию. Для этого проекта мы будем использовать два модуля USART, настроенных на работу в режиме LIN, соединенных между собой. Вообще, строго говоря, подключение необходимо выполнять через микросхемы LIN-трансиверов:

Шина LIN.

Но у меня сейчас, к сожалению, нет под рукой TJA1021, так что соединяем модули USART просто напрямую. На процесс написания программы это никак не повлияет и на работоспособности не отразится 🙂

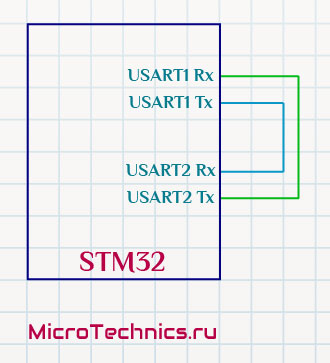

Схема для теста LIN.

USART1 и USART2 настраиваем абсолютно одинаково, не забываем включить прерывания:

Настройка LIN в STM32CubeMx.
USART прерывания в STM32CubeMx.

Кроме того, как обычно, конфигурируем тактирование микроконтроллера:

Настройки тактирования STM32.

На этом взаимодействие с Cube закончено, генерируем проект и открываем его для дальнейшей работы!

Итак, в чем же заключается аппаратная поддержка LIN в STM32. На самом деле, функционал фактически минимальный. Для Master’а есть возможность аппаратно сгенерировать поле Break, используя функцию:

HAL_LIN_SendBreak(UART_HandleTypeDef *huart)

Для Slave есть возможность отловить все тот же брейк в прерывании. В общем-то вот и все 🙂

Давайте чуть подробнее разберем механизм обнаружения поля Break подчиненным устройством. Стоит отметить, что в HAL Driver по какой-то причине решили не делать никаких функций для этого, поэтому будем работать “руками”. В общем, то нам нужно будет всего лишь включить прерывание по обнаружению брейка:

__HAL_UART_ENABLE_IT(&huart2, UART_IT_LBD);

В данном случае у меня использован USART2.

И далее в прерывании, после стандартной обработки прерывания HAL’ом отлавливаем событие обнаружения брейка:

uint32_t isrflags = huart2.Instance->SR;

if ((isrflags & USART_SR_LBD) != RESET)
{
	CLEAR_BIT(huart2.Instance->SR, USART_SR_LBD);

	// .....
}

Все, на этом аппаратные возможности заканчиваются, все остальное мы сейчас сделаем сами!

На USART1 у нас будет Master, соответственно, на USART2 – Slave. И начнем с более сложного, а именно с кода подчиненного устройства. Но прежде всего прочего нужно обсудить, что мы вообще собираемся делать 🙂

Итак, реализуем два режима работы:

  • Master отправляет заголовок (header) пакета с определенным PID, после чего Slave переходит в режим приема данных.
  • Master отправляет заголовок с идентификатором, который сигнализирует Slave’у о том, что надо ответить ведущему порцией данных. Соответственно, Master после отправки заголовка должен встать на прием.

Пусть значения PID для примера будут такими:

  • 0x3A – соответствует первому случаю, то есть Master отправляет заголовок и данные.
  • 0x3B – это уже второй случай из перечисленных.

Важное дополнение – как вы помните, байт PID помимо 6-ти битов идентификатора включает в себя еще два бита четности. Для примера же будем просто использовать вышеупомянутые значения, без учета четности.

Добавляем в наш проект эти значения и пару переменных (ссылку на полный проект я обязательно добавлю в конце статьи):

#define LIN_TX_ID                                                         0x3A
#define LIN_RX_ID                                                         0x3B
uint8_t linTxId = LIN_TX_ID;
uint8_t linRxId = LIN_RX_ID;

Кроме того, объявляем массивы для хранения данных ведущего и подчиненного:

#define LIN_DATA_BYTES_NUM                                                9
uint8_t linMasterData[LIN_DATA_BYTES_NUM];
uint8_t linSlaveData[LIN_DATA_BYTES_NUM];

В проекте все находится в разных файлах, здесь же для наглядности я буду комбинировать код чуть иначе. Принимать и отправлять мы будем по 8 байт, то есть максимально возможное количество байт в одном фрейме. Но обратите внимание, что в массивах по 9 байт – еще 1 байт мы выделили под прием и отправку контрольной суммы.

И раз уж об этом зашла речь, то вот функция для расчета контрольной суммы (будем использовать классический алгоритм):

uint8_t LIN_CalcCheckSum(uint8_t *data, uint8_t len)
{
	uint16_t sum = 0;

	for (uint8_t i = 0; i < len; i++)
	{
		sum += data[i];
	}

	while(sum > 0xFF)
	{
		sum -= 0xFF;
	}

	sum = 0xFF - sum;

	return (uint8_t)sum;
}

И для систематизации работы программы добавим возможные режимы, в которых может находиться Slave:

typedef enum
{
	LIN_RECEIVING_BREAK     = 0x01,
	LIN_RECEIVING_SYNC      = 0x02,
	LIN_RECEIVING_ID        = 0x03,
	LIN_RECEIVING_DATA      = 0x04,
	LIN_SENDING_DATA        = 0x05,
} LIN_State;

Суть тут ясна из названий, так что даже не будем останавливаться на этом отдельно 🙂

Итак, изначально Slave у нас готов к приему данных и находится в состоянии ожидания Break’а:

LIN_State slaveState = LIN_RECEIVING_BREAK;

Код приема брейка, как мы уже обсудили, поместим в обработчик прерывания:

/**
	* @brief This function handles USART2 global interrupt.
	*/
void USART2_IRQHandler(void)
{
	/* USER CODE BEGIN USART2_IRQn 0 */

	/* USER CODE END USART2_IRQn 0 */
	HAL_UART_IRQHandler(&huart2);
	/* USER CODE BEGIN USART2_IRQn 1 */

	if (slaveState == LIN_RECEIVING_BREAK)
	{
		uint32_t isrflags = huart2.Instance->SR;

		if ((isrflags & USART_SR_LBD) != RESET)
		{
			CLEAR_BIT(huart2.Instance->SR, USART_SR_LBD);
			uint16_t temp = huart2.Instance->DR;
			slaveState = LIN_RECEIVING_SYNC;
			HAL_UART_Receive_IT(&huart2, &rxByte, 1);
		}
	}

  /* USER CODE END USART2_IRQn 1 */
}

Первым делом, проверяем, что Slave находится в ожидании поля Break, затем проверяем, не вызвано ли прерывание как раз-таки приемом этого поля, и, если да, то переводим Slave в режим ожидания поля Sync. Тут есть небольшой нюанс в виде чтения регистра данных USART’а, это нужно для корректного приема последующих байт:

uint16_t temp = huart2.Instance->DR;

Вся остальная логика у нас будет в callback-функциях по окончанию приема и передачи. Начинаем с приема и двигаемся по всем возможным состояниям Slave устройства:

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart2)
	{
		uint8_t checkSum = 0;

		switch(slaveState)
		{
			case LIN_RECEIVING_SYNC:
				if (rxByte == LIN_SYNC_BYTE)
				{
					slaveState = LIN_RECEIVING_ID;
					HAL_UART_Receive_IT(&huart2, &rxByte, 1);
				}
				else
				{
					slaveState = LIN_RECEIVING_BREAK;
				}
				break;

			default:
				break;
		}
	}
}

Проверяем принятый байт, если значение верное – 0x55 – встаем на прием PID, иначе возвращаемся в исходную точку. Добавляем ветку для приема идентификатора:

case LIN_RECEIVING_ID:
	if (rxByte == LIN_RX_ID)
	{
		slaveState = LIN_SENDING_DATA;

		for (uint8_t i = 0; i < LIN_DATA_BYTES_NUM - 1; i++)
		{
			linSlaveData[i] = 0x30 + i;
		}

		linSlaveData[LIN_DATA_BYTES_NUM - 1] = LIN_CalcCheckSum(linSlaveData, LIN_DATA_BYTES_NUM - 1);

		HAL_UART_Transmit_IT(&huart2, linSlaveData, LIN_DATA_BYTES_NUM);
	}
	else
	{
		if (rxByte == LIN_TX_ID)
		{
			slaveState = LIN_RECEIVING_DATA;
			HAL_UART_Receive_IT(&huart2, linSlaveData, LIN_DATA_BYTES_NUM);
		}
		else
		{
			slaveState = LIN_RECEIVING_BREAK;
		}
	}
	break;

Здесь все чуть сложнее, но, в принципе, тоже довольно прозрачно 🙂 Проверяем PID и по его значению определяем, что нам следует делать в дальнейшем. И тут, как вы помните, два варианта:

  • Ожидать приема байт данных от Master’а
  • Или отправить свою порцию данных

Для случая передачи данных Slave’ом заполняем массив тестовыми значениями и дополняем его 9-м байтом – контрольной суммой. А если PID не соответствует тем 2-м значениям, которые мы определили для этого примера, то возвращаем устройство в начальное положение, а именно в состояние ожидания брейка.

И, наконец, последняя часть callback-а по приему:

case LIN_RECEIVING_DATA:
	checkSum = LIN_CalcCheckSum(linSlaveData, LIN_DATA_BYTES_NUM - 1);

	if (linSlaveData[LIN_DATA_BYTES_NUM - 1] == checkSum)
	{
		linSlaveRxCnt++;
	}

	slaveState = LIN_RECEIVING_BREAK;
	break;

Как мы обсудили ранее, принимаем 9 байт, то есть 8 байт данных и байт контрольной суммы. И когда все данные приняты – рассчитываем контрольную сумму по первым 8-ми байтам и сравниваем ее значение с 9-ым байтом массива данных. В случае успеха инкрементируем переменную linSlaveRxCnt. Этот счетчик будет для нас сигналом успешно принятых данных.

Но в зависимости от принятого идентификатора Slave мог также перейти в режим передачи данных, поэтому этот случай нам также нужно обработать. И делаем мы это в коде callback-функции по окончанию передачи данных:

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart == &huart2)
	{
		switch(slaveState)
		{
			case LIN_SENDING_DATA:
				linSlaveTxCnt++;
				slaveState = LIN_RECEIVING_BREAK;
				break;

			default:
				break;
		}
	}
}

Все, на этом логика работы подчиненного полностью готова! Не мешкая переходим к реализации работы ведущего, и тут все будет на порядок проще.

При работе Master’а в режиме отправки данных Slave’у:

for (uint8_t i = 0; i < LIN_DATA_BYTES_NUM - 1; i++)
{
	linMasterData[i] = 0x40 + i;
}

HAL_LIN_SendBreak(&huart1);

HAL_UART_Transmit(&huart1, &linSync, 1, 10);
HAL_UART_Transmit(&huart1, &linTxId, 1, 10);

linMasterData[LIN_DATA_BYTES_NUM - 1] = LIN_CalcCheckSum(linMasterData, LIN_DATA_BYTES_NUM - 1);

HAL_UART_Transmit(&huart1, linMasterData, LIN_DATA_BYTES_NUM, 10);

linMasterTxCnt++;
HAL_Delay(1000);

Заполняем данные тестовыми значениями и последовательно отправляем:

  • Break
  • Sync
  • PID
  • Данные
  • Контрольную сумму

Все четко по формату пакета интерфейса LIN. Для примера я сделал отправку раз в секунду.

В режиме, когда Master отправляет в шину заголовок и ожидает данные от подчиненного все практически идентично:

for (uint8_t i = 0; i < LIN_DATA_BYTES_NUM; i++)
{
	linMasterData[i] = 0x00;
}

HAL_LIN_SendBreak(&huart1);

HAL_UART_Transmit(&huart1, &linSync, 1, 10);
HAL_UART_Transmit(&huart1, &linRxId, 1, 10);

HAL_UART_Receive(&huart1, linMasterData, LIN_DATA_BYTES_NUM, 10);

uint8_t checkSum = LIN_CalcCheckSum(linMasterData, LIN_DATA_BYTES_NUM - 1);

if (linMasterData[LIN_DATA_BYTES_NUM - 1] == checkSum)
{
  linMasterRxCnt++;
}

HAL_Delay(1000);

Разница только в том, что после отправки PID устройство встает на прием данных, а не начинает передачу, плюс по окончанию приема проверяем контрольную сумму. Для индикации работоспособности здесь также будем пользоваться обычными счетчиками пакетов linMasterRxCnt и linMasterTxCnt.

Переключение между режимами работы в проекте осуществляется переменной linMasterTask. Master отправляет:

uint8_t linMasterTask = LIN_MASTER_TX;

Master принимает:

uint8_t linMasterTask = LIN_MASTER_RX;

Собираем, прошиваем, запускаем, проверяем!

Для случая, когда ведущий отправляет данные подчиненному смотрим на счетчики linMasterTxCnt и linSlaveRxCnt. А также на значения в массивах linMasterData и linSlaveData. Под отладчиком можно наблюдать как счетчики параллельно инкрементируются, то есть отправляемые пакеты успешно принимаются:

Программа для передачи по интерфейсу LIN.

Аналогично и в режиме, когда Master получает данные от Slave:

Программа для приема по интерфейсу LIN.

Здесь уже вступают в игру счетчики linMasterRxCnt и linSlaveTxCnt. Ну и кроме того, значения в массивах принимаемых и отправляемых данных в точности совпадают!

И на этой позитивной ноте заканчиваем сегодняшнюю статью, спасибо за внимание! При возникновении любых вопросов, смело пишите в комментарии, во всем разберемся!

Ссылка на проект – MT_LIN_HW_Example.
