Основные параметры и характеристики биполярного транзистора.

Продолжаем разбирать все, что связано с транзисторами и сегодня у нас на очереди одна из наиболее часто используемых схем включения. А именно схема включения биполярного транзистора с общим эмиттером (ОЭ). Кроме того, на базе этой схемы мы рассмотрим основные параметры и характеристики биполярного транзистора. Тема важная, так что без лишних слов переходим к делу.

Название этой схемы во многом объясняет ее основную идею. Поскольку схема с общим эмиттером, то, собственно, эмиттер является общим электродом для входной и выходной цепей. Вот как выглядит схема с ОЭ для n-p-n транзистора:

А вот так - для p-n-p:

Давайте снова разбирать все процессы для случая с использованием n-p-n транзистора. Для p-n-p суть остается той же, меняется только полярность.

Входными величинами являются напряжение база-эмиттер ( $U_{бэ}$ ) и ток базы ( $I_{б}$ ), а выходными - напряжение коллектор-эмиттер ( $U_{кэ}$ ) и ток коллектора ( $I_{к}$ ). Обратите внимание, что в этих схемах у нас отсутствует нагрузка в цепи коллектора, поэтому все характеристики, которые мы далее рассмотрим носят название статических. Другими словами статические характеристики транзистора - это зависимости между напряжениями и токами на входе и выходе при отсутствии нагрузки.

Характеристики биполярного транзистора.

Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач. И первая на очереди - входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:

I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const

В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений $U_{кэ}$ ):

Входные характеристики биполярного транзистора.

Входная характеристика, в целом, очень похожа на прямую ветвь ВАХ диода. При $U_{кэ} = 0$ характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении $U_{кэ}$ ветвь будет смещаться вправо.

Переходим ко второй крайне важной характеристике биполярного транзистора - выходной. Выходная характеристика - это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы.

I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

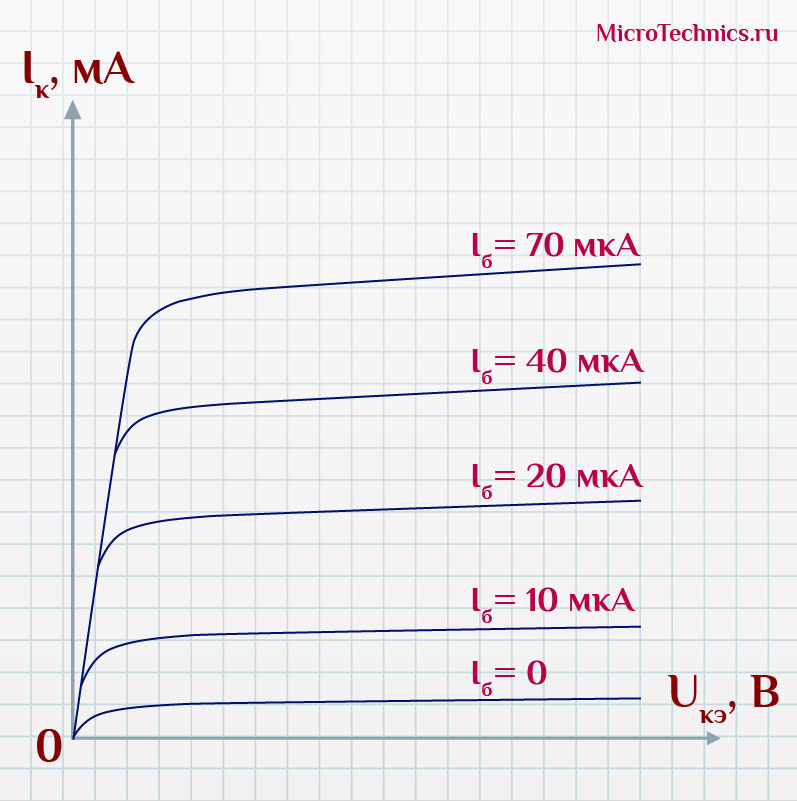

Для нее также указывается семейство характеристик для разных значений тока базы:

Выходные характеристики биполярного транзистора.

Видим, что при небольших значениях $U_{кэ}$ коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения - изменение тока очень мало и фактически не зависит от $U_{кэ}$ (зато пропорционально току базы). Эти участки соответствуют разным режимам работы транзистора.

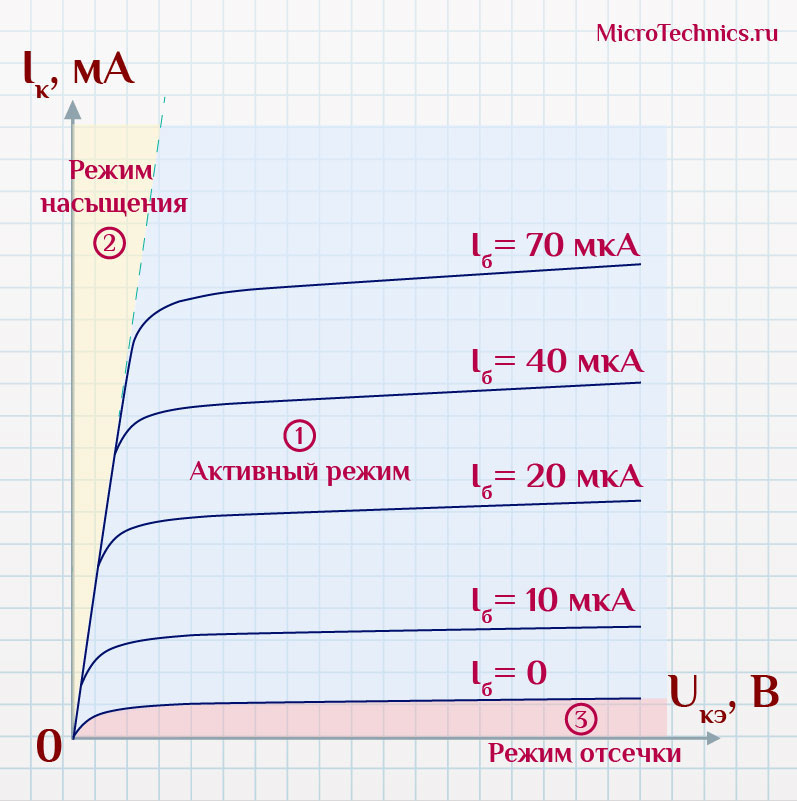

Для наглядности можно изобразить эти режимы на семействе выходных характеристик:

Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный - в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.

Для управления током базы мы увеличиваем напряжение $U_{бэ}$ , что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано.

Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения $U_{кэ}$ (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно - при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока $\beta$ несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:

I_к = \beta I_б

Двигаемся дальше 👍

На участке 2 транзистор находится в режиме насыщения. При уменьшении $U_{кэ}$ уменьшается и напряжение на коллекторном переходе $U_{кб}$ . И при определенном значении $U_{кэ} = U_{кэ \medspace нас}$ напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина - эмиттерный переход смещен в прямом направлении, а коллекторный - в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.

В этом режиме основные носители заряда начинают двигаться из коллектора в базу - навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении $U_{кэ}$ ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.

Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора.

И, наконец, область 3, лежащая ниже кривой, соответствующей $I_{б} = 0$ . Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.

Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как $h_{FE}$ ) от тока коллектора для биполярного транзистора BC847:

Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды. Разным значениям температуры соответствуют разные кривые.

Основные параметры биполярных транзисторов.

Пробежимся по параметрам биполярных транзисторов и обозначим, какие предельные значения они могут принимать.

I_{КБО}

(

I_{CBO}

) - обратный ток коллектора - ток через коллекторный переход при определенном обратном напряжении на переходе коллектор-база и разомкнутой цепи эмиттера.

I_{ЭБО}

(

I_{EBO}

) - обратный ток эмиттера - ток через эмиттерный переход при определенном обратном напряжении на переходе эмиттер-база и разомкнутом выводе коллектора.

I_{КЭО}

(

I_{CEO}

) - аналогично, обратный ток коллектор-эмиттер - ток в цепи коллектор-эмиттер при определенном обратном напряжении коллектор-эмиттер и разомкнутом выводе базы.

U_{БЭ}

(

V_{BE}

) - напряжение на переходе база-эмиттер при определенном напряжении коллектор-эмиттер и токе коллектора.

U_{КБ \medspace проб}

(

V_{(BR) CBO}

) - напряжение пробоя перехода коллектор-база при определенном обратном токе коллектора и разомкнутой цепи эмиттера. Например, для все того же BC847:

U_{ЭБ \medspace проб}

(

V_{(BR) EBO}

) - напряжение пробоя эмиттер-база при определенном обратном токе эмиттера и разомкнутой цепи коллектора.

U_{КЭ \medspace проб}

(

V_{(BR) CES}

) - напряжение пробоя коллектор-эмиттер при определенном прямом токе коллектора и разомкнутой цепи базы.

Напряжения насыщения коллектор-эмиттер и база-эмиттер -

U_{КЭ \medspace нас}

(

V_{CEsat}

) и

U_{БЭ \medspace нас}

(

V_{BEsat}

Конечно же, важнейший параметр - статический коэффициент передачи по току для схемы с общим эмиттером -

h_{21э}

(

h_{FE}

). Для этого параметра обычно приводится диапазон возможных значений, то есть минимальное и максимальное значения.

f_{гр}

(

f_{T}

) - граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером. При использовании сигнала более высокой частоты транзистор не может быть использован в качестве усилительного элемента.

И еще один параметр, который следует отнести к важнейшим -
